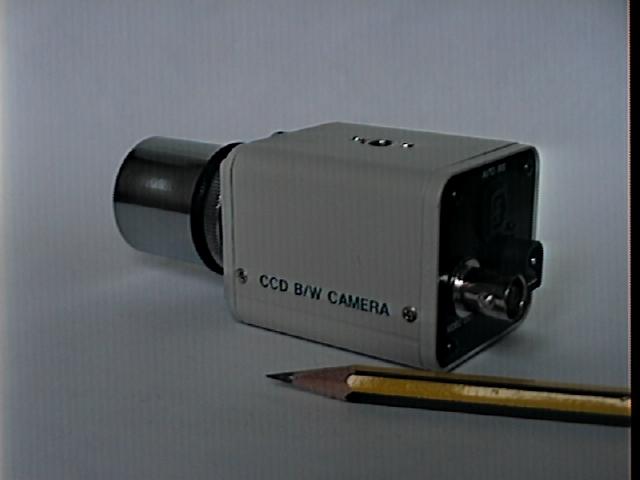

La telecamera è un modello Bianco/Nero molto sensibile (dell'ordine di 0,05 lux) e con un sensore allo stato solido (CCD) con una risoluzione verticale di 420 linee. Le dimensioni del sensore sono circa 5x6 mm. Assomiglia al modello della Vixen ma costa molto, molto meno.
The video camera is a B/W very sensitive (about 0.05 lux) type and it is equipped with a CCD sensor that yelds 420 vertical lines. Its dimensions are about 5x6 mm. The camera is like as a Vixen model but it is much more cheap.

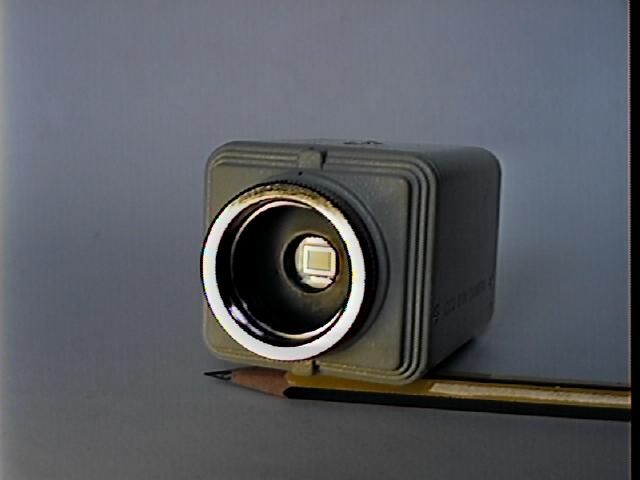

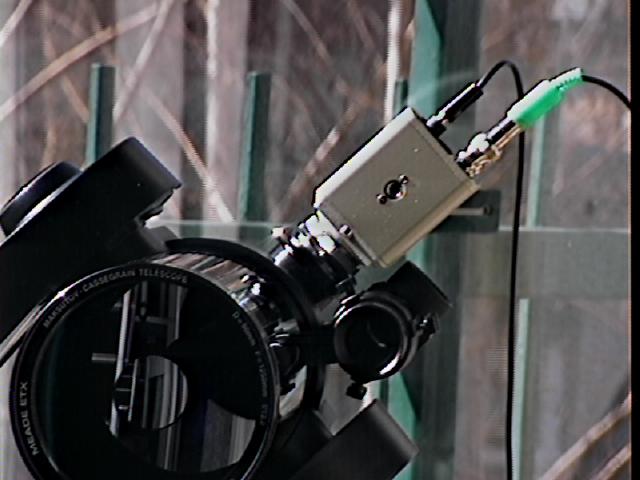

L'attacco ottico è di tipo C. Mi sono fatto costruire un raccordo dall'attacco C al tubo portaoculari da 1,25" (31,8 mm).
The optical junction is a C type. I bought a connection from C type to 1.25" (31.8 mm) eyepiece.

Tale raccordo è anche munito di una filettatura standard per filtri. Eh già, i filtri! Tutti i CCD sono sensibili dall'infrarosso all'ultravioletto, con conseguente riduzione di incisività dell'immagine. Il problema viene risolto brillantemente, anche in virtù dell'alta sensibilità del sensore, con un filtro rosso Wratten 25A che lascio montato permanentemente.
That connection has also a standard filter thread. Ah yes, the filters! All CCD are sensitive from infrared to ultraviolet, with consequent image sharpness reduction. The problem is brilliantly solved, thanks to the high sensor sensitivity too, with a permanently mounted red 25A Wratten filter.


La telecamera pesa 165 grammi, viene alimentata a 12 Volt e genera un segnale video a standard CCIR, visualizzabile su qualunque monitor (o anche il TV, tramite la presa SCART).
The camera weights 165 grams, it is 12 Volts supplied and produce a standard CCIR video signal that can be displayed on any monitor (or on a TV set through a SCART connector).

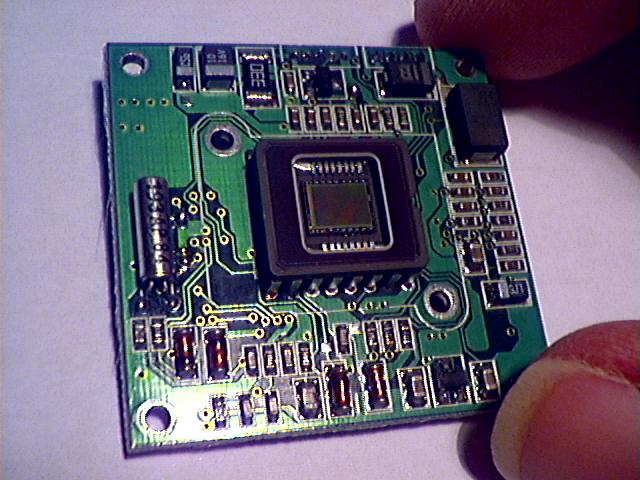

Qui sotto puoi vedere la telecamera senza la sua custodia.
Here below you can see the camera without its enclosure.

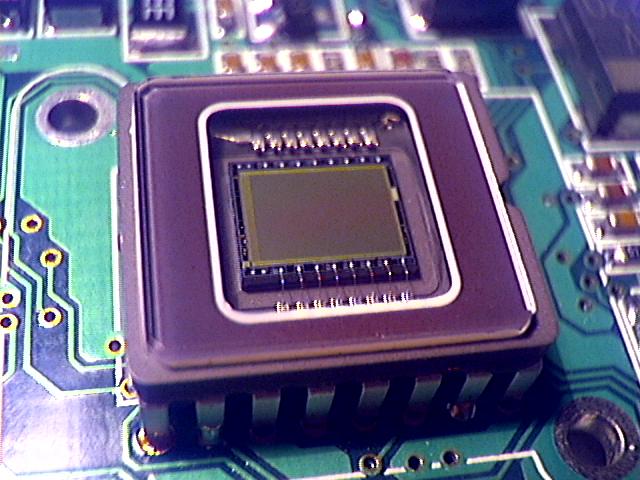

Sempre più da vicino: il CCD!
A proposito, il CCD è marcato: "10PWD 83 Z1 - Japan". Se qualcuno sa il produttore per favore me lo faccia sapere!
Even closer: the CCD!
By the way, the CCD is marked: "10PWD 83 Z1 - Japan". If someone knows the manifacturer, please let me know!


Questa telecamera (modello FR111) è in vendita presso la Futura Elettronica.
This camera (FR111 model) is sold by Futura Elettronica.
